Optische Materialien

Inhalts verzeichnis [Verstecken]

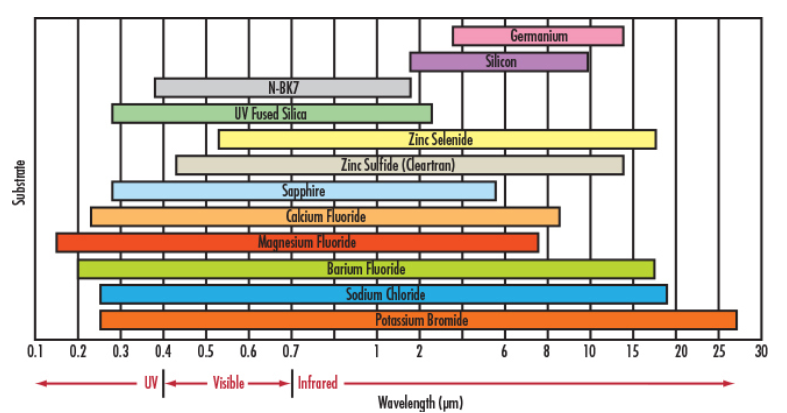

Die Transmission, der Brechung index und die Härte optischer Materialien sind entscheidend, um zu bestimmen, welches Fenster die beste Wahl für Ihre Anwendung ist. Die folgende Abbildung zeigt die Übertragungs bereiche verschiedener Materialien, die als Fenster verfügbar sind.

Material	1ndex 0f Refract10n (Nd)	Abbe Zahl (Vd)	Dens1ty	Koeffizient Von thermisch Ausbau 03	S0ften1ng Temp [°C]	Knoop Härte	Größe Reichweite	Dicke Reichweite
B270	1.523	58.5	2.55	8.2	533	542	5-75x 75mm	1,0- 3,0mm
Barium Fluorid (BaF₂)	1.48	81.61	4.89	18.1	800	82	5- 50mm	1,0- 3,0mm
BOROFLOAT®	1.472	65.7	2.20	3.25	820	480	5- 200mm	1,75- 6,5mm
Calcium Fluorid (CaF₂)	1.434	95.1	3.18	18.85	800	158.3	5- 50mm	1,0- 3,0mm
Germanium (Ge)	4.003	N/A	5.33	6.1	936	780	10- 75mm	1,0- 5,0mm
Gorilla® Glas	1.509	N/A	2.44	7.88	843	5100	5-200 * 200mm	1,1mm
Magnesium Fluorid (MgF₂)	1.413	106.2	3.18	13.7	1255	415	5- 50mm	1,0- 3,0mm
N-BK7	1.517	64.2	2.46	7.1	557	610	5-75x 75mm	0,2- 4,0mm
Kalium Bromid (KBr)	1.527	33.6	2.75	43	730	7	13- 50mm	1,0- 5,0mm
Saphir	1.768	72.2	3.97	5.3	2000	2200	2.5- 75mm	0,5- 3,2mm
Silizium (Si)	3.422	N/A	2.33	2.55	1500	1150	10- 50mm	1,0- 3,0mm
Natrium Chlorid (NaCl)	1.491	42.9	2.17	44	801	18.2	13- 50mm	1,0- 5,0mm
UV-Fuse Kieselsäure	1.458	67.80	2.20	0,55	1000	500	5-50x 50mm	1,0- 5,0mm
Zink-Selenid (ZnSe)	2.403	N/A	5.27	7.1	250	120	10- 75mm	1,0- 6,0mm
Zinks ulfid (ZnS)	2.631	N/A	5.27	7.6	1525	120	12,5- 50mm
