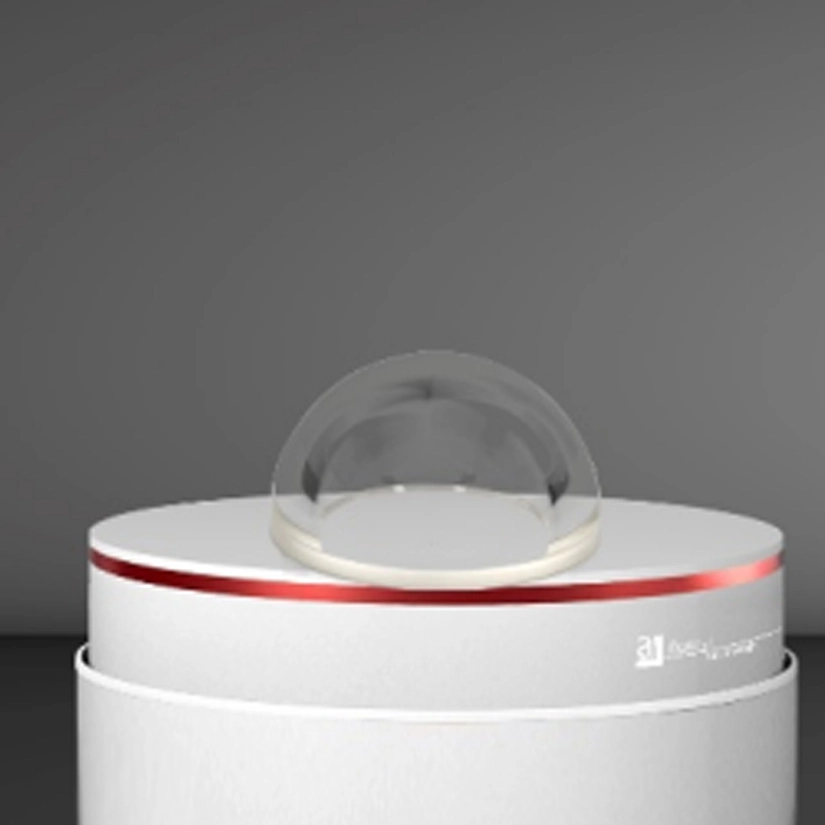

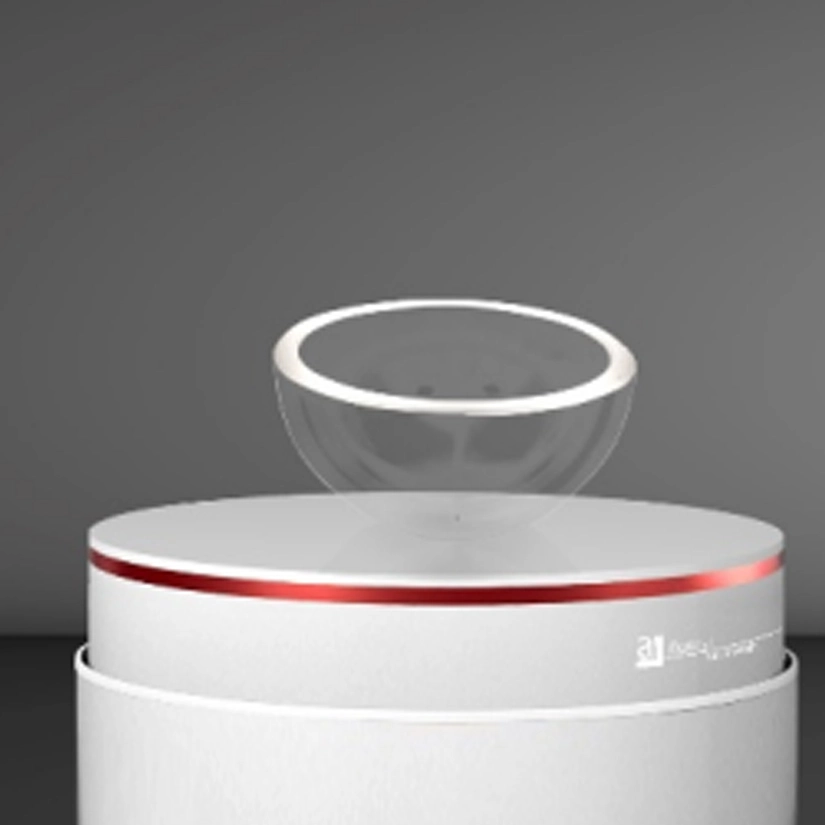

Eine optische Kuppel ist eine Art Linse mit zwei konzentrischen sphärischen Oberflächen, die typischer weise zum Schutz von Präzisions instrumenten und-geräten verwendet werden, insbesondere in rauen Umgebungen. Die Haupt funktion der optischen Kuppel besteht darin, die internen optischen Komponenten vor äußeren Umwelt schäden zu schützen und gleichzeitig sicher zustellen, dass die Leistung des optischen Systems nicht beeint rächt igt wird.
Die optische Kuppel und das optische Fenster schützen beide optische Systeme, unterscheiden sich jedoch in Design und Anwendung.
Optische Kuppel: Sphärisch oder halbkugel förmig und bietet gleichmäßigen Schutz in alle Richtungen. Wird in rauen Umgebungen wie Tauch ausrüstung und Drohnen eingesetzt. Erfordert ein präzises Design aufgrund von Licht brechung und Streuung, was es teurer macht.
Optisches Fenster: Flach und bietet planaren Schutz für Geräte wie Kamera objektive und Sensoren. Minimale Auswirkungen auf die optische Leistung und einfachere, billigere Fertigung.
Zusammenfassend hängt die Auswahl von spezifischen Bedürfnissen und Bedingungen ab, mit wesentlichen Unterschieden in Form, Anwendung, optischer Leistung und Fertigungs komplexität.
Artikel | Kommerziell | Hohe Präzision |
Substrat | UV-Material: Fused Silica (7980, JGS1, etc.) VIS-Material: Optisches Glas (BK7, BK10, H-K9L), IR-Material: Kieselsäure kristall, Saphir | |
Durchmesser | Ø 10mm - Ø 70mm | |
Durchmesser toleranz | ± 0,1mm | ± 0,03mm |
Dicke | 1.5 mm-5mm | |
Dicken toleranz | ± 0,1mm | ± 0,05mm |
Oberflächen qualität | 60/40 | 20/10 |
Feld winkel | 120 °-180 ° | |
Fringe | 10(5) | 3 (0,5) |
Beschichtung | Auf Kundenwunsch | |
Der Herstellungs prozess einer optischen Kuppel umfasst die folgenden Schritte: Auswahl von Materialien mit hoher Transparenz (wie optisches Glas, Quarz, Saphir), grobe Bearbeitung, um zu formen, verwendung eines sphärischen Schleifers zur Erzeugung konzentrischer sphärischer Oberflächen, Fein polieren, um optische Qualität zu erreichen, Verwendung von hochpräzisen Geräten zur Inspektion und Kalibrierung, Auftragen von Beschichtungen (Z. B. Anti reflex-oder reflektierende Beschichtungen), Reinigung und Montage in das optische System und schließlich Durchführung von Gesamt leistungs tests. Der gesamte Prozess erfordert hochpräzise Ausrüstung und strenge Qualitäts kontrolle.
Optische Kuppeln sind in verschiedenen Bereichen weit verbreitet, einschl ießlich Luft-und Raumfahrt (Raketen, Drohnen, Satelliten), Meeres forschung (Tauch ausrüstung, Unterwasser roboter), militärische Verteidigung (Raketen führung, Nachtsicht geräte), meteoro logische Beobachtung (Satelliten, Boden ausrüstung), medizinische Geräte (High-End-Bildgebung), industrielle Automatisierung (Roboter, Inspektions geräte), Wissenschaft liche Forschung (astronomische Teleskope) und Unterhaltung elektronik (High-End-Kameras). Ihre einzigartige Form und hervorragende optische Leistung bieten umfassenden Schutz und hohe Licht übertragung.
Übersetzung: Optische Kuppeln werden typischer weise aus optischem Glas, Quarz, Saphir, Kunststoffen und anderen speziellen Materialien hergestellt. Optisches Glas und Quarz bieten eine hohe Licht durchlässigkeit, Saphir bietet eine hohe Härte und Verschleiß festigkeit, während Kunststoffe wie Polycarbonat und Acryl leichter und kosten günstiger sind. Die Material auswahl hängt von den Anforderungen an Licht übertragung, Haltbarkeit und Umwelt anpassungs fähigkeit ab.
