Tauben prisma

Übersicht über Dove Prism

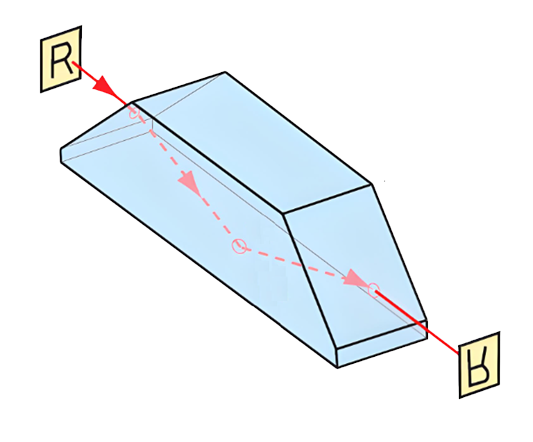

Ein Tauben prisma dient als Bildrotator. Nach dem Passieren des Prismas wird das Bild um 180 Grad invertiert. Wenn das Prisma um seine optische Achse gedreht wird, ist der Drehwinkel des Bildes außerdem doppelt so hoch wie der des Prismas. Im Allgemeinen verwenden Dove-Prismen das Prinzip der totalen inneren Reflexion im kritischen Winkel, was ihr Sichtfeld einschränkt. Die Gewährleistung der Sauberkeit der reflektieren den Oberfläche und die Verwendung von parallelem Licht sind ebenfalls entscheidend für den ordnungs gemäßen Betrieb von Dove Prismen.

Spezifikationen von Dove Prism

Merkmale von Dove Prism

• Abhängig vom Rotations winkel des Prismas und der Einfalls fläche des Lichts kann das Bild gedreht, invertiert oder rückwärts reflektiert werden.

• Wenn das Dowell-Prisma für die Bild rotation oder-inversion verwendet wird, sind sowohl die Einfalls ebene als auch die Austritts ebene des Dowell-Prismas nicht senkrecht zur optischen Achse. aber die Richtung des ausgehenden Lichts und des einfallenden Lichts ist unverändert. Zu diesem Zeitpunkt wird der Strahl aufgrund des großen Einfalls winkels vollständig auf der Unterseite des Prismas reflektiert, die innere Durchlässigkeit des Dowell-Prismas ist daher nur durch die Absorptions rate des Prismas begrenzt.

• Wenn sich das Dowell-Prisma θ-Winkel um die optische Achse dreht, dreht sich das ausgehende Bild um 2θ Winkel in die gleiche Richtung, so dass es üblicher weise als Bildrotator verwendet wird.

Anwendungen von Dove Prisma

Bild rotation:Tauben prismen können Bilder basierend auf dem Drehwinkel des Prismas und dem Winkel des einfallenden Lichts drehen oder invertieren. Bild rotator: Durch Drehen des Prismas um seine optische Achse kann eine Bild rotation erreicht werden, die üblicher weise in optischen Instrumenten verwendet wird, bei denen die Richtung des Bildes geändert werden muss.

Inter ferometrie:Bei optischen Messungen werden Dove-Prismen häufig in Inter ferometrie techniken verwendet, um die Phase und Amplitude von Lichtwellen genau zu messen und zu analysieren.

Astronomische Beobachtung:Auf dem Gebiet der Astronomie werden Tauben prismen in Teleskopen verwendet, um das in das Teleskop eintretende Licht zu fokussieren und einzustellen und dadurch die Beobachtungs ergebnisse zu verbessern.

Modell erkennung:In Anwendungen, bei denen bestimmte Modelle oder Objekte ident ifi ziert oder positioniert werden müssen, können Dove-Prismen durch ihre einzigartigen optischen Eigenschaften zur Erreichung dieser Funktion beitragen.

Detektor-Anwendungen:In optischen Detektion geräten werden Dove-Prismen verwendet, um den Übertragungs weg von Licht zu verbessern oder zu verändern und die Erkennung und Analyse zu erleichtern.
