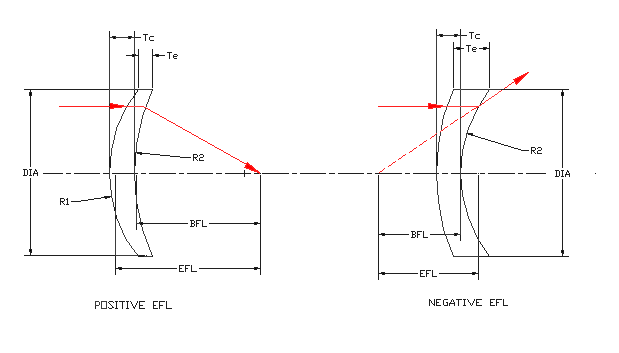

Meniskus linsen-mit ihrem charakter is tischen konvex-konkaven Design-minimieren die sphärische Aberration und steuern gleichzeitig die Konvergenz oder Divergenz des Lichts. Positive Meniskus linsen fokussieren paralleles Licht in enge Stellen (konvexe Seite zur Quelle hin) oder verkürzen in Kombination mit anderen Optiken die Brennweiten, um die numerische Apertur (NA) zu erhöhen. Umgekehrt divergieren negative Meniskus linsen (in der Mitte dünner) das Licht und werden häufig mit anderen Linsen kombiniert, um die Brennweite zu verlängern und NA zu reduzieren. Ideal für Präzisions systeme, die eine Aberration korrektur und eine maßge schneiderte Licht manipulation erfordern.
Die Meniskus linse von ATOPTIK ist eine optische Hoch leistungs komponente mit einer asymmetrischen konkav-konvexen Struktur. Seine einzigartige Form bietet eine hervorragende Leistung bei der Reduzierung von Aberrationen, der Verbesserung der Strahl qualität, der Minimierung der sphärischen Aberration und der Steuerung der Strahl divergenz. Meniskus linsen werden üblicher weise in Anwendungen wie Strahl kollimation, optische Bildgebung, Laserstrahl expansion, Faser kopplung und Sensoren verwendet.
| Spezifikationen | Normal | Hohe Präzision | Mfg. Grenze |
| Material: | Optisches Glas | Optisches Glas | Optisches Glas |
| Durchmesser Toleranz: | + 0/-0,1mm | + 0/-0,05mm | + 0/-0,01mm |
| Dicke Toleranz: | +/-0,1mm | +/-0,05mm | +/-0,01mm |
| Brennweite Toleranz: | +/-2% | +/-0,5% | |
| Zentrum: | 3 Bogen min | 1 Bogen min | 10 Bogen sec |
| Oberflächen qualität: | 60-40 | 40-20 | 10-5 |
| Oberflächen figur: | 3 Iambda | 2 lambda | 1 lambda |
| Oberflächen unregelmäßigkeit: | 1/4 Lambda | 1/10 lambda | 1/20 Iambda |
| Klare Öffnung: | > 80% | > 90% | 100% |
| Bevel: | +/-0,2*45 Grad | +/-0,1*45 Grad | +/-0,05*45 Grad |
Wenn Sie Ihre eigenen optischen Präzisions produkte bauen oder ein Angebot anfordern möchten, klicken Sie bitte auf eine der beiden Schaltflächen unten. Andernfalls füllen Sie bitte das unten stehende Formular mit Fragen oder Bedenken aus.
