ATOptik ist auf die Herstellung hochpräziser Plano-Konkav-Linsen spezial isiert, insbesondere solche aus Glas mit sichtbarem Licht (z. B. BK7, Quarzglas) mit anpassbaren Spezifikationen. Diese Linsen sind so konstruiert, dass sie anspruchs volle optische Anforderungen in wissenschaft lichen, industriellen und medizinischen Anwendungen erfüllen. Im Folgenden finden Sie einen detaillierten Überblick über ihre Funktionen und Fähigkeiten, der durch branchen übliche technische Erkenntnisse unterstützt wird.

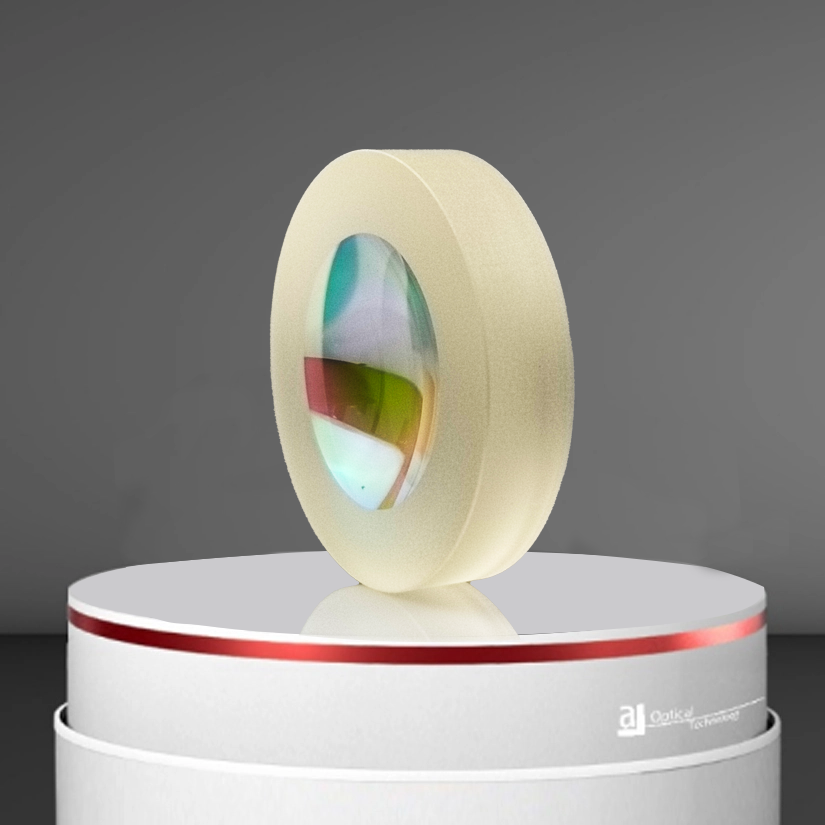

Die plank onkave Linse besteht aus einer flachen Oberfläche und einer konkaven Oberfläche mit einer negativen Brennweite. Es ist so konzipiert, dass parallele Lichtstrahlen divergieren und sie von einem virtuellen Brennpunkt stammen. Diese Linse wird haupt sächlich zur Strahl ausdehnung, Divergenz steuerung und Korrektur des optischen Systems verwendet.
| Spezifikationen | Normal | Hohe Präzision | Mfg. Grenze |
| Material: | Optisches Glas | Optisches Glas | Optisches Glas |
| Design-Index: | 1.5168 | 1.5168 | 1.5168 |
| Durchmesser Toleranz: | + 0/-0,1mm | + 0/-0,05mm | + 0/-0,01mm |
| Dicke Toleranz: | +/-0,1mm | +/-0,05mm | +/-0,01mm |
| Brennweite Toleranz: | +/-2% | +/-1% | +/-0,5% |
| Zentrum: | 3 Bogen min | 1 Bogen min | 10 Bogen sec |
| Oberflächen qualität: | 60-40 | 40-20 | 10-5 |
| Oberflächen figur: | 3 Iambda | 2 lambda | 1 lambda |
| Oberflächen unregelmäßigkeit: | 1/4 Lambda | 1/10 lambda | 1/20 Iambda |
| Klare Öffnung: | > 80% | > 90% | 100% |
| Bevel: | +/-0,2*45 Grad | +/-0,1*45 Grad | +/-0,05*45 Grad |
Strahl erweiterung:
Plano-konkave Linsen werden häufig als Strahl expander in Lasers ystemen verwendet, um den Strahl durchmesser zu erhöhen, die Spot größe zu verringern oder den Divergenz winkel zu steuern.
Optische System korrektur:
Diese Linsen können dazu beitragen, sphärische Aberrationen oder andere optische Aberrationen in optischen Systemen zu korrigieren, wodurch die Bildgebung qualität und die System präzision verbessert werden.
Wissenschaft liche und industrielle Instrumente:
Plano-konkave Linsen werden auch in wissenschaft lichen Forschungen, Messgeräten und Projektions systemen verwendet, um die Strahl divergenz zu steuern und die optische Leistung zu optimieren.

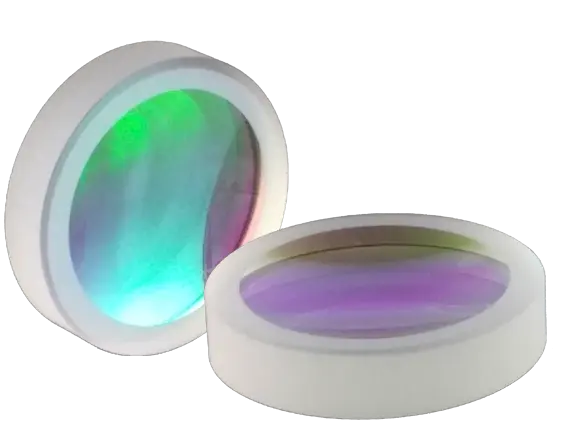

Anti reflektierende (AR) Beschichtungen:Reflektivität <0,2% für sichtbare Wellenlängen (z. B. 532 nm, 632,8 nm)
Hohe laser induzierte Schadens schwelle (LIDT) Beschichtungen:Ideal für Hoch leistungs lasers ysteme (z. B. 1064 nm)
Kunden spezifische Beschichtungen(Z. B. Strahlteiler, Filter) verfügbar.
Oberflächen genauigkeit:Bis zu λ/10 (getestet über Inter ferometrie) für Laser-Anwendungen
Toleranzen:
Durchmesser: ± 0,01mm
Mitte Dicke: ± 0,02mm
Brennweite: ± 0,5%
Rand behandlung:Geschwärzte oder abgeschrägte Kanten, um Streulicht zu minimieren
Wenn Sie Ihre eigenen optischen Präzisions produkte bauen oder ein Angebot anfordern möchten, klicken Sie bitte auf eine der beiden Schaltflächen unten. Andernfalls füllen Sie bitte das unten stehende Formular mit Fragen oder Bedenken aus.
