ATOPTIK kann optische plank onvexe Linsen mit ultra hoher Präzision mit einer ultimativen Oberflächen genauigkeit von bis zu λ/20 und einem maximalen Durchmesser von Ø 150mm verarbeiten.

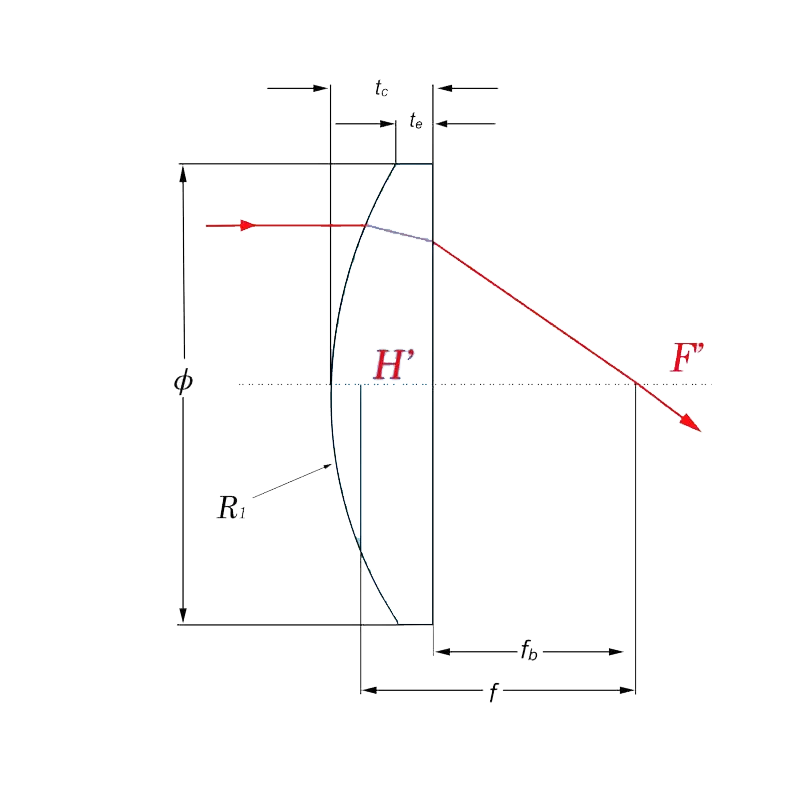

Eine plank onvexe Linse besteht aus einer flachen Oberfläche und einer konvexen Oberfläche mit einer positiven Brennweite. Es kann parallele Lichtstrahlen in einen Punkt fokussieren oder eine Punkt lichtquelle in einen kollimierten Strahl umwandeln. Bei Verwendung wird im Allgemeinen empfohlen, die konvexe Oberfläche auf das einfallende Licht auszurichten, um die sphärische Aberration zu minimieren.
| Spezifikationen | Normal | Hohe Präzision | Mfg. Grenze |
| Material: | Optisches Glas | Optisches Glas | Optisches Glas |
| Design-Index: | 1.5168 | 1.5168 | 1.5168 |
| Durchmesser Toleranz: | + 0/-0,1mm | + 0/-0,05mm | + 0/-0,01mm |
| Dicke Toleranz: | +/-0,1mm | +/-0,05mm | +/-0,01mm |
| Brennweite Toleranz: | +/-2% | +/-1% | +/-0,5% |
| Zentrum: | 3 Bogen min | 1 Bogen min | 10 Bogen sec |
| Oberflächen qualität: | 60-40 | 40-20 | 10-5 |
| Oberflächen figur: | 3 Iambda | 2 lambda | 1 lambda |
| Oberflächen unregelmäßigkeit: | 1/4 Lambda | 1/10 lambda | 1/20 Iambda |
| Klare Öffnung: | > 80% | > 90% | 100% |
| Bevel: | +/-0,2*45 Grad | +/-0,1*45 Grad | +/-0,05*45 Grad |
1. Optische Fokussierung und Kollimation
Plano konvexe Linsen werden häufig in Lasers ystemen zur Fokussierung energie reicher Strahlen verwendet, z. B. beim Lasers ch neiden und Schweißen, oder zum Kollimieren divergenter Lichtquellen. Ihre positive Brennweite und ihre Fähigkeit, die sphärische Aberration zu reduzieren, machen sie ideal für Anwendungen, bei denen eine präzise Strahl formung und eine minimale Verzerrung unerlässlich sind.
Bei Bildgebung geräten wie Mikroskopen und Teleskopen verbessern plank onvexe Linsen die Auflösung und Klarheit, indem sie das Licht effektiver fokussieren und zu schärferen, detaillierte ren Bildern beitragen.
2. Industrielle und wissenschaft liche Instrumente
Plano konvexe Linsen sind Schlüssel komponenten in verschiedenen Industrie-und Forschungs instrumenten. Sie werden üblicher weise in optischen Baugruppen für Projektoren und Periskope verwendet, wo sie helfen, Lichtwege zu lenken und zu steuern, um die Bild projektion zu verbessern. Darüber hinaus spielen sie eine entscheidende Rolle bei optischen Kalibrierung aufgaben, z. B. bei der Bewertung und Verbesserung der Präzision von Erkennungs-und Messsystemen.
Plank onvex linsen sind aufgrund ihrer vielseitigen optischen Eigenschaften und der Fähigkeit, Licht effizient zu fokussieren oder zu kollimieren, in allen Branchen von der Herstellung bis zur wissenschaft lichen Forschung unverzicht bar.
ATOptik kann UV-sichtbare Infrarot-Vollband-Substrate, gängige optische Materialien BK7, Quarzglas, Saphir, Silikat usw. verarbeiten.
Der höchste Oberflächen typ kann PV = λ/20 erreichen
Hochgeschwindigkeits-Polier-und klassische Polier köpfe können je nach Größe der Linse, Material, Oberflächen genauigkeit usw. erfüllt werden.
Wenn Sie Ihre eigenen optischen Präzisions produkte bauen oder ein Angebot anfordern möchten, klicken Sie bitte auf eine der beiden Schaltflächen unten. Andernfalls füllen Sie bitte das unten stehende Formular mit Fragen oder Bedenken aus.
