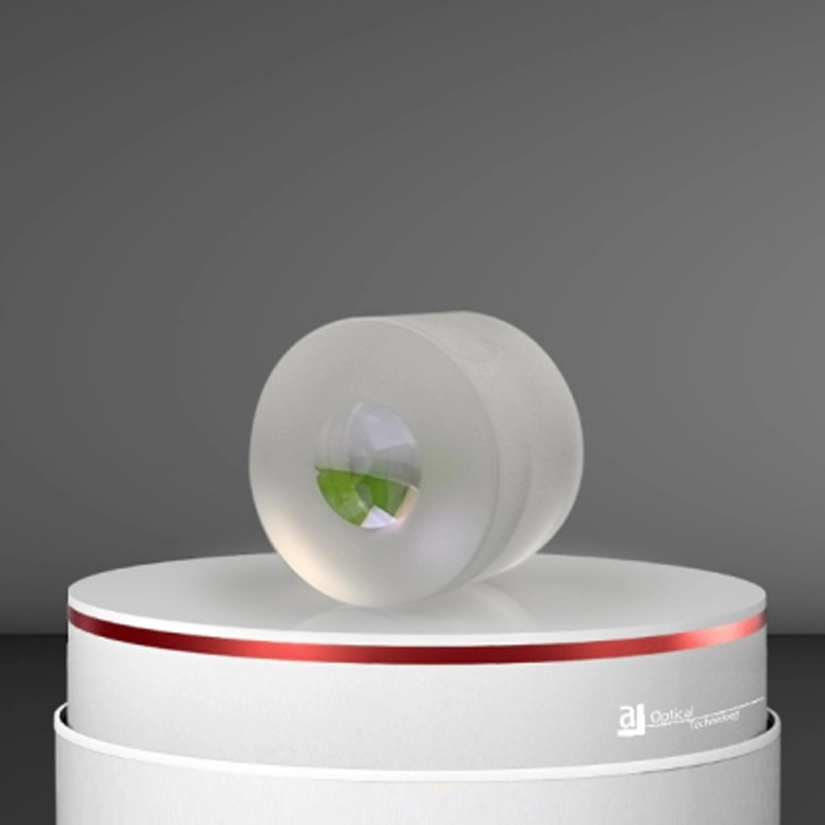

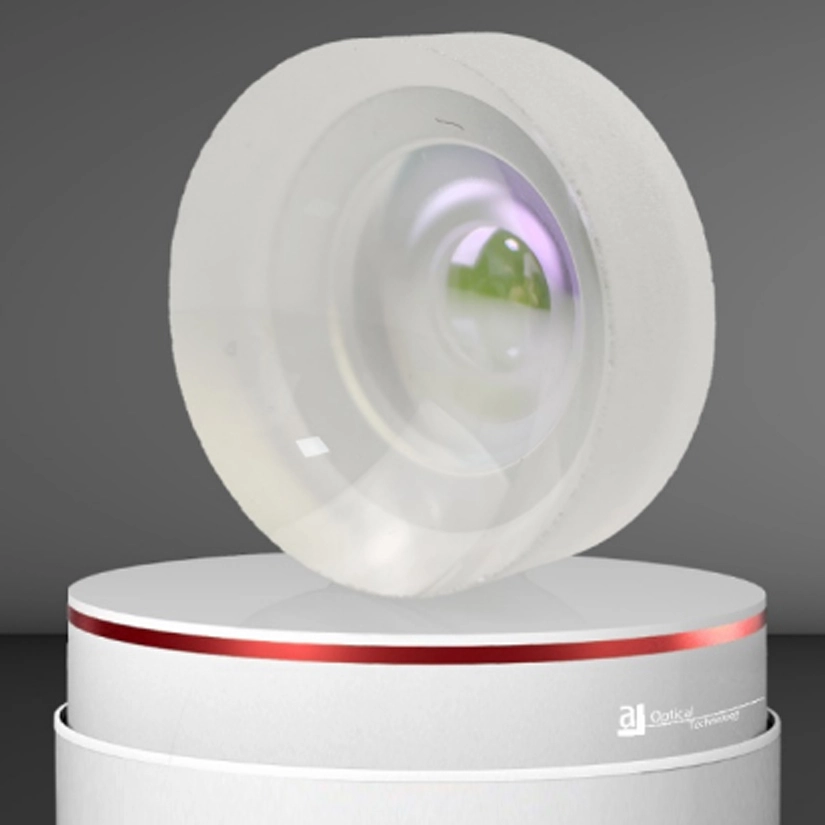

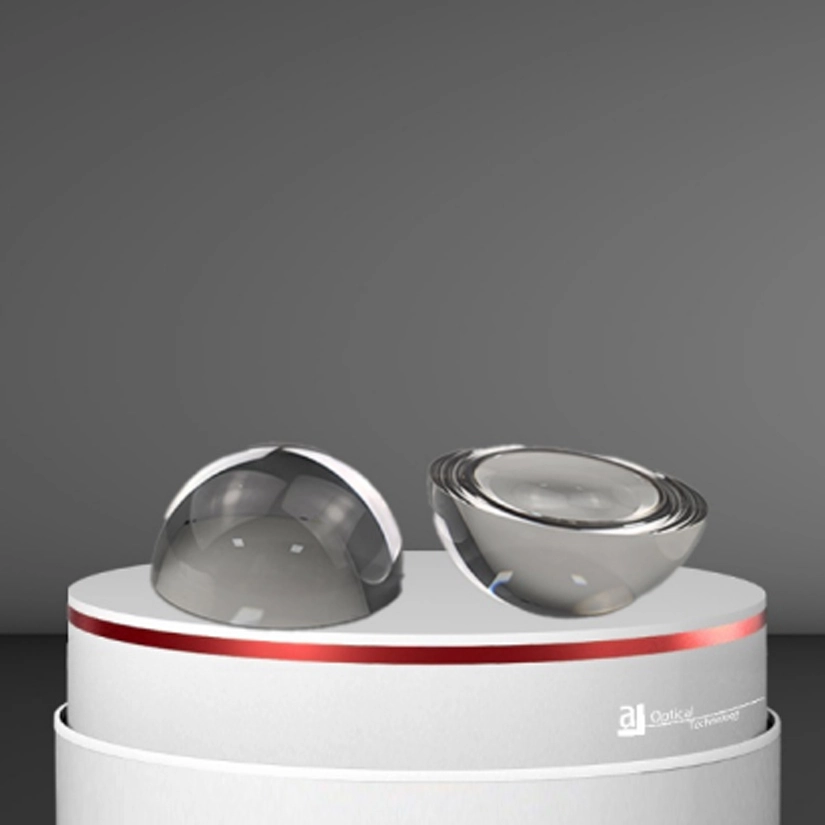

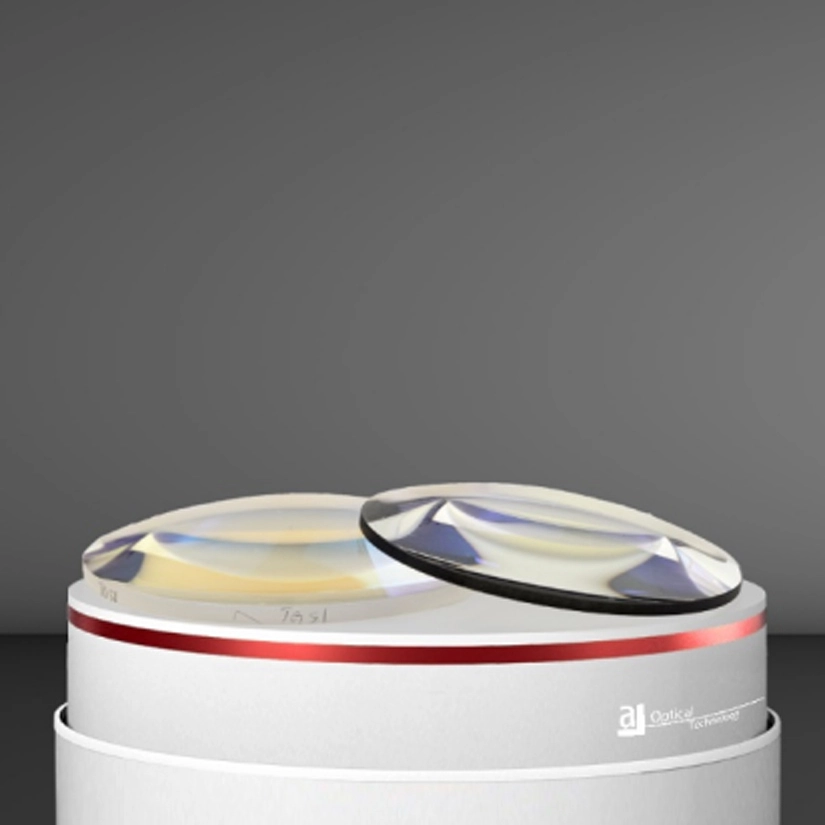

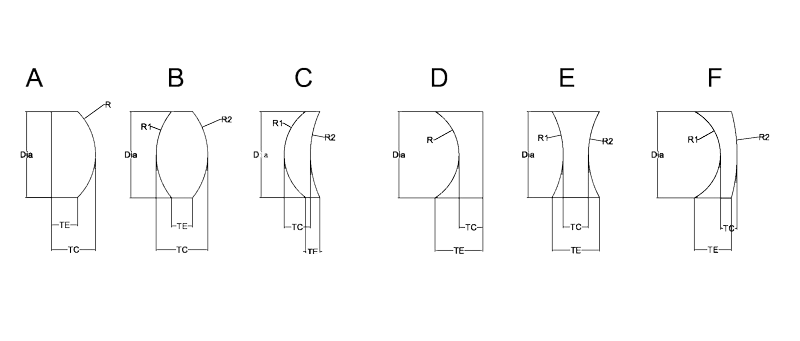

Die sphärische Linse ist eine Linse mit einem festen Krümmung radius auf der Oberfläche der Linse innerhalb der Licht öffnung. Sphärische Linsen werden haupt sächlich in konvexe Linsen, plank onvexe Linsen, plano konkave Linsen, konkav-konvexe Linsen, doppelt konkav durch usw. unterteilt. kann nach Kunden zeichnungen oder Muster verarbeitung angepasst werden, um die unterschied lichen Anwendungs bedürfnisse des Kunden zu erfüllen.
| Spezifikationen | Normal | Hohe Präzision | Mfg. Grenze |
| Material: | H-K9L | H-K9L | H-K9L |
| Design-Index: | 1.5168 | 1.5168 | 1.5168 |
| Durchmesser Toleranz: | + 0/-0,1mm | + 0/-0,05mm | + 0/-0,01mm |
| Dicke Toleranz: | +/-0,1mm | +/-0,05mm | +/-0,01mm |
| Brennweite Toleranz: | +/-2% | +/-1% | +/-0,5% |
| Zentrum: | 3 Bogen min | 1 Bogen min | 10 Bogen sec |
| Oberflächen qualität: | 60-40 | 40-20 | 10-5 |
| Oberflächen figur: | 3 Iambda | 2 lambda | 1 lambda |
| Oberflächen unregelmäßigkeit: | 1/4 Lambda | 1/10 lambda | 1/20 Iambda |
| Klare Öffnung: | > 80% | > 90% | 100% |
| Bevel: | +/-0,2*45 Grad | +/-0,1*45 Grad | +/-0,05*45 Grad |
Die Oberfläche einer sphärischen Linse sieht aus wie ein Teil einer Kugel oder eines Zylinders, und die Kurven sind auf der gesamten Oberfläche gleich. Wenn eine gerade Linie gezeichnet wird, um der Kurve zu folgen, bildet sie einen Kreis. Aufgrund der Einfachheit des Designs sind sphärische Linsen designs normaler weise billiger.
Asphärische Linse, von der Mitte der Linse bis zur Kante, der Krümmung radius ändert sich ständig, verglichen mit der sphärischen Linse, asphärische Linse kann dünner, leichter gestaltet werden, kann sphärische Linsen aberration und sphärische Aberration effektiv beseitigen, das Design der Verwendung des Systems optimieren, Um einen besseren Bildgebung effekt zu erzielen, sollten Sie eine asphärische Linse verwenden, wenn Sie die sphärische Aberration im Bild reduzieren möchten.
Die meisten Materialien aus UV-sichtbarem Infrarot abdecken, wie z. B.: sichtbares Glas, ultravioletter Quarz, Silizium, ZnSe, Saphir und so weiter.
1. niedrige Produktions kosten: Die einheitliche Form der sphärischen Linse gewähr leistet einen einfachen Herstellungs prozess und eine kürzere Produktions zeit, sodass die Produktions kosten niedrig sind.
2. Verringerung der sphärischen Aberration: Durch Auswahl der effektiven Apertur kann die sphärische Aberration reduziert werden, wodurch die Bildgebung qualität verbessert wird
3. Kombination verwendung zur Verbesserung der Bildqualität: Durch Kombinieren mehrerer sphärischer Linsen kann die Bildqualität weiter verbessert werden, obwohl die Raum bedingungen des optischen Systems "berücksicht igt werden müssen.
Zunächst wird das geeignete Material ausgewählt und auf die angegebene Größe zuges chnitten, und dann der Prozess des Grob schleifens, Feins chleifens, Polierens, Beschichten, Verklebens, Zusammenbaus usw.
Es wird haupt sächlich verwendet, um Bilder zu erfassen und Informationen zu vermitteln. Sphärische Linse ist einer der häufigsten Linsen typen, sein Design ist einfach, kosten günstig, weit verbreitet in einer Vielzahl von Foto-und Video geräten. Die sphärische Linse zeichnet sich durch eine sphärische Oberfläche aus, die es dem Licht ermöglicht, gleichmäßiger zu fokussieren, wenn es durch die Linse gelangt, was zu einem klaren Bild führt. Kugel linsen haben jedoch auch einige Nachteile, wie z. B. Kanten verzerrung und chromatische Aberration probleme, die die Bildqualität in qualitativ hochwertigen Fotografien und Videos beeinträchtigen können.
Wenn Sie Ihre eigenen optischen Präzisions produkte bauen oder ein Angebot anfordern möchten, klicken Sie bitte auf eine der beiden Schaltflächen unten. Andernfalls füllen Sie bitte das unten stehende Formular mit Fragen oder Bedenken aus.
